技術文檔：

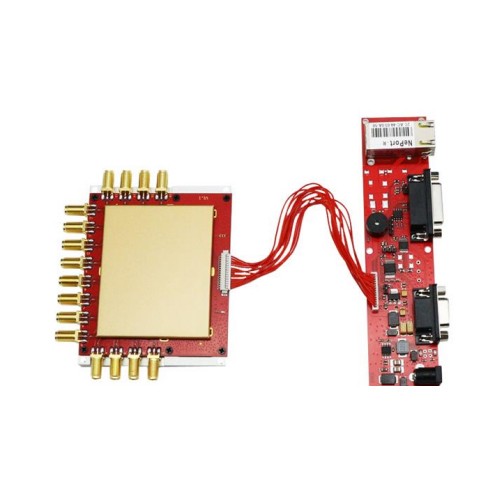

C216022S是一款高性能的UHF超高頻電子標簽讀寫器，完全自主知識產權設計，結合專有的高效信號處理算法，在保持高識讀率的同時，實現對電子標簽的快速讀寫處理，這款16通道閱讀器可廣泛應用于物流、門禁系統、防偽系統及生產過程控制等多種無線射頻識別（RFID）系統。
|
工作頻率 |
840~960MHz(可以按不同國家或地區要求調整) |
|
模塊配置 |
基于Impinj R2000讀寫引擎設計，充分支持符合EPC CLASS1 G2、ISO18000-6B標準的電子標簽； |
|
支持協議 |
支持UHF EPC Gen2(ISO18000-6C)、ISO18000-6B協議電子標簽 |
|
RSSI功能 |
支持RSSI功能 |
|
工作方式 |
廣譜跳頻(FHSS)或定頻發射方式 |
|
輸出功率 |
最大33dbm(可調節) |
|
開發環境 |
提供動態連接庫（DLL）及演示軟件源代碼，支持二次開發； |
|
工作模式 |
支持應答工作模式和實時巡查工作模式； |
|
標簽緩存容量 |
|
|
防沖突 |
支持EPC和TID兩種防沖突模式，峰值速率>700張/s |
|
供電方式 |
低功耗設計，單＋9V電源供電，可選配POE供電方式； |
|
數據接口 |
支持RS232、USB（Slave）、可選配RJ45（TCP/IP）等多種通訊接口； |
|
天線接口 |
支持16個外接SMA天線接口，支持天線檢測； |
極限參數
|
項目 |
符號 |
數值 |
單位 |
|
|
|
電源電壓 |
VCC |
16 |
V |
|
|
|
工作溫度 |
TOPR |
-20～+55 |
℃ |
|
|
|
貯藏溫度 |
TSTR |
-20～+85 |
℃ |
|
|
|
|
|
||||
l 規格
除特別說明，所示規格取自TA＝25℃及VCC＝+9V工作條件下
|
項目 ITEM |
符號 |
最小 |
典型 |
最大 |
單位 |
|
電源電壓 |
VCC |
8 |
9 |
12 |
V |
|
工作電流 |
IC |
|
0.5 |
1.2 |
A |
|
工作頻率 |
FREQ |
840 |
860~868 902~928 |
960 |
MHz |
.png)

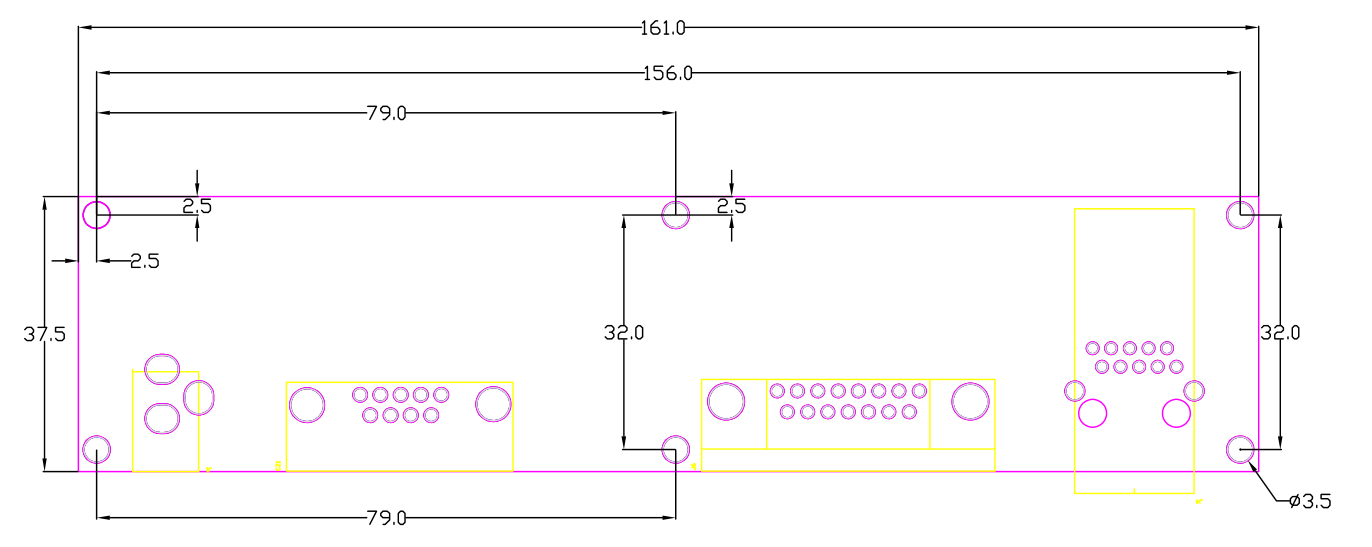

圖1：接口板尺寸及孔位圖
.png)

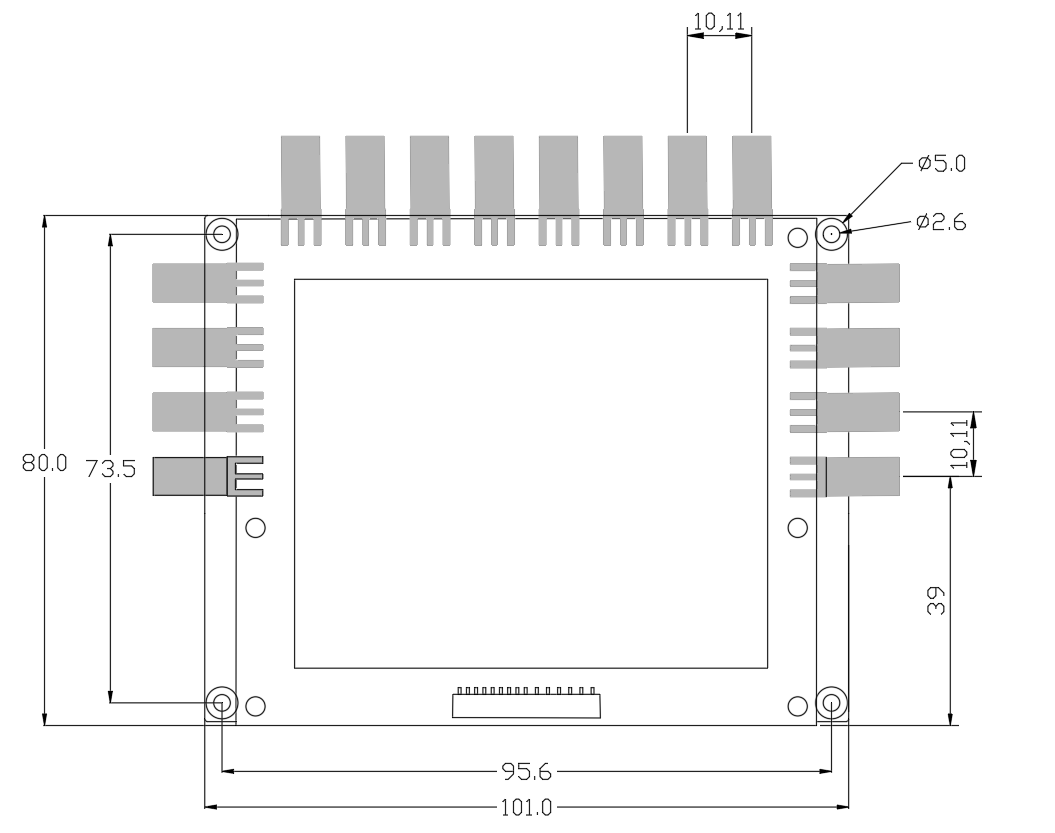

圖2：模塊尺寸及孔位圖

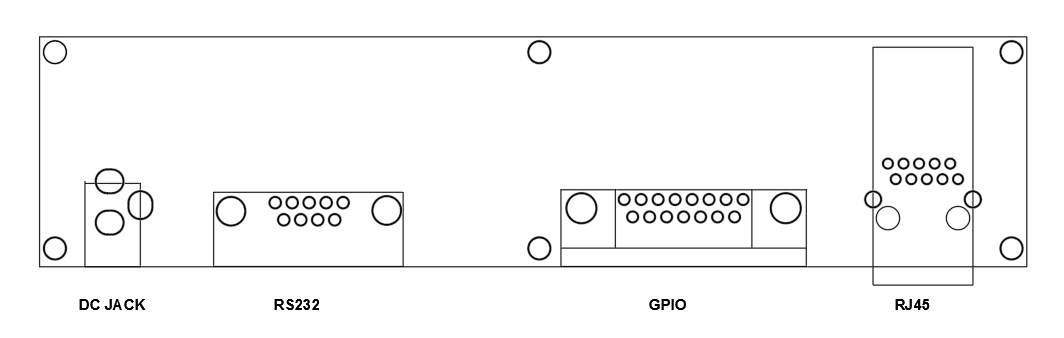

接口（接口板）
.png)
電源接口DC JACK
|
序號 |
符號 |
描述 |
|
Central |
PWR |
正9V電源 |
|
Outer |
GND |
地 |
串行通訊接口RS232 （DB9 Female）
|
序號 |
符號 |
描述 |
|
1 |
NC |
保留 |
|
2 |
TXD |
串行通訊數據輸出 |
|
3 |
RXD |
串行通訊數據輸入 |
|
4 |
NC |
保留 |
|
5 |
GND |
信號地 |
|
6 |
NC |
保留 |
|
7 |
NC |
保留 |
|
8 |
NC |
保留 |
|
9 |
NC |
保留 |
通用輸入輸出接口GPIO （DB15 Female）
|
序號 |
符號 |
描述 |
|
1 |
NC |
保留 |
|
2 |
NC |
保留 |
|
3 |
Input1－ |
通用光耦隔離輸入端1－ |
|
4 |
Input2－ |
通用光耦隔離輸入端2－ |
|
5 |
Output1 |
通用光耦隔離輸出端1 |
|
6 |
Output1 |
通用光耦隔離輸出端1 |
|
7 |
Output2 |
通用光耦隔離輸出端2 |
|
8 |
Output2 |
通用光耦隔離輸出端2 |
|
9 |
Input1＋ |
通用光耦隔離輸入端1＋ （通過1k電阻上拉到3.3V，可以選擇下拉到地） |
|
10 |
Input2＋ |
通用光耦隔離輸入端2＋ （通過1k電阻上拉到3.3V，可以選擇下拉到地） |
|
11 |
NC |
保留 |
|
12 |
GND |
信號地 |
|
13 |
NC |
保留 |
|
14 |
NC |
保留 |
|
15 |
NC |
保留 |
TCPIP網絡接口RJ45
注：
1. 說明書如有變化，請以最新版本為準。
